Bafang BBS01/BBS02

Felszerelési útmutató

Készült a Flybike Team vásárlói részére.

A Bafang a világ egyik legjobb, legmegbízhatóbb hajtásrendszerrel, szénkefe nélküli motorral működnek, bármilyen európai szabványkerékpárra könnyen felszerelhető, megbízható, magas minőségű motorok.

A céget 2003-ban alapították, jelenleg 260 embert alkalmaz és több mint 35 vezető mérnök dolgozik a K+F részlegben. Kiváló minőségellenőrzési rendszerük, a fejlett motor és vezérlőgyártás és tesztelő berendezések, valamint magas szintű K+F teszi lehetővé, hogy magas színvonalú termékeik a világ egyik vezető elektromos kerékpár gyártójává emeljék a céget. Az éves kapacitásuk eléri az 1 000 000 darabot évente.

„A kerékpáros közlekedés új dimenziója”

Áttekintés

Elektromos átalakító szett

A Bafang középmotoros rendszer előnyei

    • Könnyen felszerelhető bármilyen normál európai szabvány kerékpárvázra
    • Magas indítási nyomaték, maximális nyomaték 80Nm feletti, kiemelkedő teljesítményt nyújt minden terepen
  • A kettős tengelykapcsolót a meghajtóegységen használják, ami növeli a biztonságos üzemeltetést
  • A sebességérzékelő és a nyomatékérzékelő a pedálra, a vezérlőre is alkalmazható
  • Belsőleg integrált
  • Nagy hatékonyság, alacsony fogyasztás, hosszabb hatótáv a hasonló kimeneti motorokhoz képest

Egységszámozás és információ

Ellenőrző sorozatszám a motorházban:

Példa: BBS01 36V, 250W, 15A, 25 km/h

13010001

          1 „BBS01”, „BBS”: motor típus (sebességérzékelő)

          2 „36V”: névleges feszültség; 250W: névleges teljesítmény

          3 „15A”: leadott áram, 25 km/h: maximális sebesség

          4 „1301”: gyártási dátum

          5 „0001: Sorozatszám

Anyaga, por és vízállósága

Öntött alumínium elektroforézis kezeléssel, munkakörnyezeti hőmérséklet: -25℃ -55 ℃, vízállóság és porvédelem magas minőségű: IP65. Az elektroforézis jelenleg az egyik legnagyobb hatékonyságú elválasztástechnikai módszer.

Technikai paraméterek

Teljesítmény

250W

350W

500W

750W

1000W

Feszültség

36V

36V/48V

36V/48V

48V

48V

Elhelyezkedés

középmotor

középmotor

középmotor

középmotor

középmotor

RPM (fordulatszám)

83-78

85-78

123-116

160-135

170-150

Maximális nyomaték

80 N.m

80 N.m

100 N.m

160 N.m

160N.m

Hatékonyság

80 %

80 %

80 %

80 %

80 %

Üzemeltetés

PAS és gázkar

PAS és gázkar

PAS és gázkar

PAS és gázkar

PAS és gázkar

Víz és porvédelem

IP 65

IP 65

IP 65

IP 65

IP 65

Csapágyház hossz

68/100/110/120 mm

68/100/110/120 mm

68/100/110/120 mm

68/100/110/120 mm

68/100/110/120 mm

Lánckerék fogszám

44T/46T/48T/52T

44T/46T/48T/52T

44T/46T/48T/52T

44T/46T/48T/52T

44T/46T/48T/52T

Szín

Fekete

Fekete

Fekete

Fekete

Fekete

Súly

3,8 Kg

3,8 Kg

4,3 Kg

4,3 Kg

4,8 Kg

Vezérlő

Szinuszos, hajtóműházba

Szinuszos, hajtóműházba

Szinuszos, hajtóműházba

Szinuszos, hajtóműházba

Szinuszos, hajtóműházba

Tranzisztor

6 MOSFET

6 MOSFET

6 MOSFET

9 MOSFET

12 MOSFET

Telepítési diagramok

Bafang telepítési diagram

Motor keresztmetszet

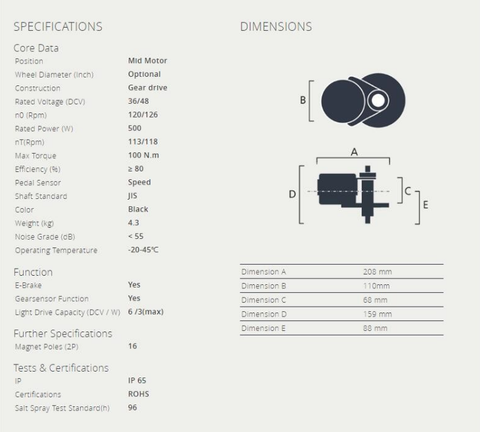

Bafang motor méreteiBafang motor méret keresztmetszetBafang motor részei

Telepítési eljárások

  1. Nyissa ki a csomagot, vegye ki a motort és a tartozékokat! Ellenőrizze, hogy a motor műszaki adatai megfelelőek-e. Ellenőrizze, hogy minden tartozék és vezeték a csomagolási lista szerint a dobozban megtalálható.
  1. Rögzítse a lánckereket a meghajtóegységen 5db M5 * 10 csavarral (lásd az 1. ábrát), majd rögzítse a láncvédő burkolatot (opcionális) a lánckeréken, 5 db ST3.9 csavarral. Ne használjon Loctite-ot ezekhez a csavarokhoz.Bafang telepítés
  1. Óvatosan tolja át a hajtómű tengelyét az alsó konzolon (csapágyházon). Ha ellenállást tapasztal, ne erőltesse, mert előfordulhat, hogy a kerékpár csapágyház burkolatának hegesztett túlcsordulása van.

  1. Győződjön meg róla, hogy a tengelycső menete túlnyúlik az alsó konzolon körülbelül 10mm-t. Ez a 73 mm-es csapágyházaknál kisebb is lehet!tengelymenet
  1. A rögzítőlapon lévő fogakat befelé fordítva rögzítse a lemezt a meghajtóegységen 2 darab M6 x 10 mm-es csavarral.Bafang rögzítőlemez

5. Tartsa a meghajtóegységet a kerékpárvázhoz, és húzza meg az M6 x 10 mm-es csavarokat és az M33 anyát egyidejűleg. Húzzuk meg az M33-at 30-40Nm erővel. Ehhez szükség lesz egy BBB Lock-ring eszközre.Lock ring rögzítő

  1. Amint ez megtörtént, illessze rá a BB csészét az M33 anyára (20-30Nm)rögzítés

  1. Rögzítse a bal oldali pedálkart (LH) a kerékpárra az M8 belső hatlapú csavarral! Nagyon fontos, hogy minden akadály nélkül körbe tudjon forogni a bal és a jobb hajtókar is, ne akadályozza semmi a mozgását. Meghúzó erő 35-40Nm.Pedálkar rögzítés
  1. Az M8 belső hatlapú csavarral rögzítse a jobb oldali hajtókart (RH) a kerékpárra! Meghúzó erő 35-40Nm.Jobb pedálkar rögzítés

  1. Csatlakoztassa az Anderson csatlakozót az akkumulátorhoz és a vízálló kábelt a sebességérzékelőhöz. A sebességérzékelőt a hátsó villához rögzítse, a mágnes és az érzékelő között maximum 5mm távolság legyen!
  1. Sebességérzékelő szerelése: az alábbi képek útmutatást adnak a szerelésről, a mágnes és az érzékelő pozíciójáról! Az érzékelő kialakítása és elhelyezése eltérhet az alábbi képektől.Sebességérzékelő

10. Kapcsolási rajz



Kapcsolási rajz

    A - Fékezés (fékkarok)/ Mágneses érzékelő dugók (2) - Sárga - ANYA a kábelkötegben

    B - Kijelző - zöld - APA a kábelkötegben

    C - ázkar - Sárga - APA a kábelkötegben

    D - A kábelköteg vízálló csatlakozása

    E - Akkumulátor csatlakozók

    F - Akkumulátor

    G - Vezérlő

    H - Sebességérzékelő

    1. A kijelző és a gázkar elhelyezkedése a kormányonKijelző elhelyezkedése a kormányon

    1. A csomag tartalma:

    1 db középmotor

    1 db kijelző (választható)

    2 db érzékelővel ellátott fékkar (hidraulikus e-fékkar)

    1 db hüvelykujjal szabályozható plusznyomaték gázkar

    1 db lánckerék + lánckerék védő

    2 db pedálkar

    1 db sebességszenzor + mágnes

    5 db M5 X 10mm

    2 db M6 X12mm

    2 db M33

    2 db ST 3.7 anya

    1 db rögzítőlemez

    A csomag tartalma

    Vásárlási garancia és szervíz

    Minden Flybike Team-en keresztül értékesített termékre a jogszabály által előírt garanciát-jótállást biztosítunk, ezenkívül 14 napon belül a vásárló minden indoklás nélkül visszaküldheti a vásárolt terméket. Bővebb információ a Garanciális feltételek menüben található.

    A garanciát nem lehet érvényesíteni a következő esetekben:

    1) Ha felszerelés közben a termék sérül (kivéve ha szervizünket bízza meg a felszereléssel), az elhanyagolás, a helytelen karbantartás által okozott kár, hiba és / vagy veszteség. Versenycél vagy kereskedelmi cél, helytelen használat, visszaélés vagy baleset esetén;

    2) A szállítás közben történt kár, hiba és / vagy veszteség;

    3) A helytelen telepítés, beállítás vagy javítás által okozott kár, hiba és / vagy veszteség

    4) Az anyaghoz és a kivitelezéshez nem kapcsolódó kár, hiba és / vagy veszteség, például a felszerelési útmutatótól való eltérés;

    5) A termék megjelenése és felületi változtatása által okozott kár, hiba és / vagy veszteség

    6) A jogosulatlan szervízelés vagy az általa okozott kár, hiba és / vagy veszteség

    7) A normál elhasználódás által okozott károk, meghibásodások vagy veszteségek

    A gyártó fenntartja a jogot, hogy a hibás termékeket javítsa, az alkatrészeket kicserélje, amennyiben a javítás nem megoldható, úgy a terméket cserélje. Abban az esetben, ha a vásárló minőségi problémákkal szembesül a használat során, beszámolhat az általa észlelt hibáról a megrendelő nevének, címének, elérhetőségének, megrendelés számának, dátumának, a termék sorozatszámának feltüntetésével a hello@flybike.hu e-mail címen.

    A visszaküldött terméket a Bafang gyártó technológiai szolgáltató részlege bevizsgálja és dönt a garancia érvényesítéséről Amennyiben a gyártó úgy dönt, hogy a termék hibás vagy a hibát nem a vásárló gondatlan magatartása okozta, abban az esetben a Bafang ingyenesen felajánlja a javítást vagy cserét Ha a vizsgálat során megbizonyosodik, hogy a termék nem gyári hibás vagy a hibát a vásárló gondatlan magatartása okozta, akkor a Bafang még mindig javíthatja a terméket az ügyfél számára, de az anyagköltséget, a munkaerőköltséget és a szállítás költségét a vásárlónak kell állnia, megtérítenie.

    A Flybike Zrt. nem vállal felelősséget semmilyen, a termék használatából eredő kárért, balesetért, a vásárló által okozott károkért.
